Die Stanz- und Lasermaschinen sind auf hohe Marktanforderungen zugeschnitten und bestechen durch schnelle Hauptzeiten, kürzeste Rüstzeiten, höchste Werkstückqualität und Anwendungsvielfalt.

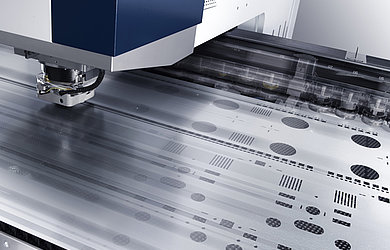

Stanzen aus Blechtafeln

Die international anerkannte Spitzentechnologie von Trumpf hat auch unserem Betrieb die Entscheidung leicht gemacht bei den flexiblen Stanzmaschinen auf dieses System zu setzen. Die Stanz- und Nibbelmaschinen sind auf hohe Marktanforderungen zugeschnitten und bestechen durch schnelle Hauptzeiten, kürzeste Rüstzeiten, höchste Werkstückqualität und Anwendungsvielfalt. Sie überzeugen durch Qualität, Leistungsfähigkeit und Flexibilität bei

Unsere Anlagen sind zum Teil komplett automatisiert. Das bedeutet, die Blechtafel wird automatisch der Maschine zugeführt, Teile werden gestanzt und von der Maschine über einen Vakuumlift auf programmierte Positionen abgelegt oder über eine Teilerutsche ausgeschleust. Das Rest- bzw. Abfallblech wird von einem Zangengreifer entsorgt, während die nächste Blechtafel bereits zur Maschine befördert wird.

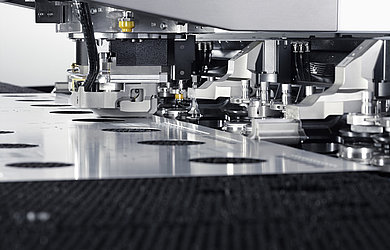

Der Werkzeugwechsel erfolgt in weniger als 3 Sekunden automatisch über ein Linearmagazin mit 21 Werkzeugplätzen bzw. über einen Werkzeugspeicher mit 54 zusätzlichen Werkzeugen. Durch den Einsatz von Multitool-Werkzeugen kann die Anzahl der Werkzeuge auf ein vielfaches erhöht werden, wobei die Werkzeugwechselzeit hier nur etwa 0,3 Sekunden beträgt.

Arbeitsbereich: 3050x1550 mm
Max. Blechdicke: 8,0 mm
Max. Stanzkraft: 220 kN
Max. Stanzdurchmesser: 76,2 mm
Max. Werkstückgewicht: 230 kg
Max. Geschwindigkeit X/Y: 116 m/min
Max. Geschwindigkeit C-Achse: 500 Umdreh./min
Max. Hubfolge: 1350 1/min (Signieren ca. 3000 1/min)
Anzahl Werkzeuge: 21 bzw. 75 + Multitool (max. 750)

Kombinierte Stanz-/Laserbearbeitung aus Blechtafeln

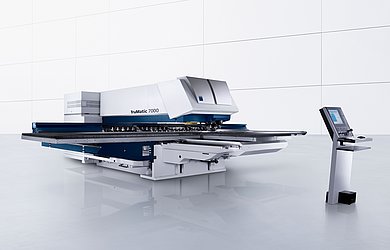

Die TruMatic 7000 repräsentiert die aktuelle High-End-Generation der Laser-Stanz-Kombimaschinen bei TRUMPF. Durch die Kombination der beiden Technologien Lasern und Stanzen werden die komplexer werdenden Bearbeitungsaufgaben von der Maschine effektiv und produktiv erledigt.

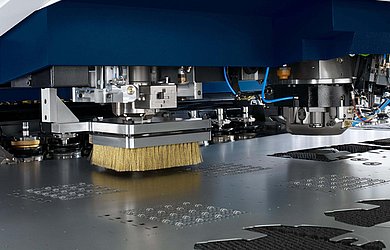

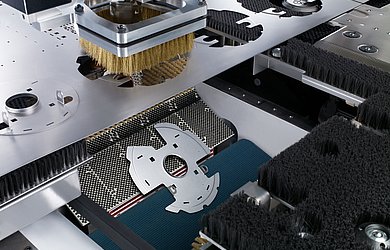

Kombitechnik bedeutet Komplettbearbeitung: Die Werkstücke werden in einer Aufspannung mit unterschiedlichen Verfahren komplett bearbeitet. Standardkonturen wie Rund- oder Rechtecklöcher werden mit einem Hub durch die Stanzeinheit erstellt, genauso wie Gewinde oder sonstige Umformungen. Filigrane Innen- und Außenkonturen werden mit glatter und gratfreier Kante lasergeschnitten. Durch das Absenken der aktiven Matrize bei der Blechpositionierung kann eine kratzerfreie Bearbeitung der Blechteile erfolgen.

Wie alle unsere Stanz- und Lasermaschinen ist auch diese Anlage komplett automatisiert und sorgt für ein prozesssicheres Be- und Entladen der Bleche auch im mannlosen Betrieb.

Die TruMatic 7000 vereint beide Verfahren und sorgt für eine optimale Flexibilität in der Blechbearbeitung.

Arbeitsbereich: 3050x1550 mm
Max. Blechdicke: 8,0 mm
Max. Stanzkraft: 220 kN
Laserleistung: 3200 W
Max. Stanzdurchmesser: 76,2 mm
Max. Werkstückgewicht: 285 kg
Max. Geschwindigkeit X/Y: 116 m/min
Max. Geschwindigkeit C-Achse: 330 Umdreh./min
Max. Hubfolge: 1200 1/min (Signieren ca. 2800 1/min)
Anzahl Werkzeuge: 21 + Multitool (max. 210)

Laserschneiden aus Blechtafeln

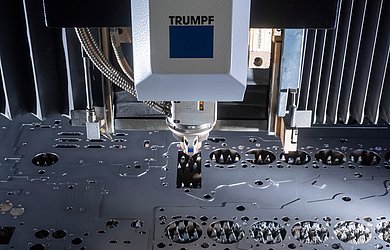

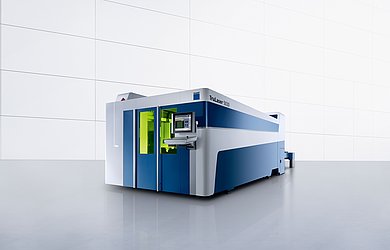

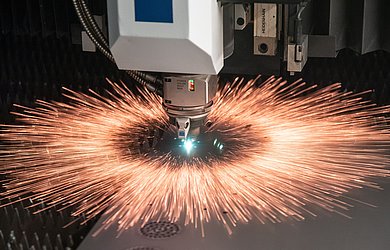

Die TruLaser 5030 fiber überzeugt durch hohe Bearbeitungsgeschwindigkeit und reproduzierbare, hohe Teilequalität selbst bei komplexen Konturen. Dank des Festkörperlasers mit 5 kW Laserleistung erreicht Sie exzellente Vorschübe. Clevere Assistenzsysteme machen den kompletten Bearbeitungsprozess produktiv und zuverlässig.
